Chân giả trên gối

A. Kỹ thuật cắt cụt

Cắt cụt ngang xương đùi là kỹ thuật cắt bỏ một phần đùi, khớp gối cẳng chân và bàn chân, chức năng của bàn chân khớp mắt cá, khớp gối đều bị mất, một chân giả lắp cho người bị bắt cụt ngang xương đùi cần mang đầy đủ các bộ phận

Bộ phận treo bám
Ổ mỏm cụt
Hệ thống khớp gối
Hệ thống khớp mắt cá và bàn chân.
Ống nối cụm chỉnh
Vỏ bọc thẩm mỹ

B. Hệ thống ổ mỏm cụt

1. Ổ mỏm cụt là gì?

Ổ mỏm cụt thường được thiết kế riêng theo từng trường hợp còn các chi tiết khác như khớp gối, cụm chỉnh ống nối, bàn chân được sản xuất theo hệ thống tiêu chuẩn nó có thể tháo lắp và thay thế dễ chân giả đáp ứng tốt nhất nhu cầu của từng trường hợp.

Ổ mỏm cụt là phần tiếp xúc giữa người đi chân và chân giả. Trọng lượng của cơ thể được truyền lên mặt đất qua ổ mỏm cụt và các chi tiết còn lại của chân giả.

2. Thiết kế ổ mỏm cụt

Hình dạng của ổ mỏm cụt là rất quan trọng nó mang đến sự thoải mái và chức năng. Ổ mỏm cụt bám giữ chắc chắn vào mỏm cụt nhưng không được gây ảnh hưởng đến tuần hoàn máu. Hầu hết các ổ mỏm cụt cho chân giả trên gối luôn được thiết kế ôm gọn toàn bộ phần mỏm cụt. Một số thiết kế ổ mỏm cụt cho phép tận dụng tối đa trương lực cơ giúp người mang chân giả dễ kiểm soát chân giả và để chuyển trọng lượng của cơ thể lên mặt đất tốt hơn.

Tại Việt nam thiết kế bốn cạnh được áp dụng tương đối là rộng dãi và có lịch sử lâu đời hơn, nhưng hiện đang dần được thay thế bằng các ổ mỏm cụt có thiết kế ưu việt hơn như ổ mỏm cụt ôm xương ngồi (IC socket), CADCAM hay MAS… Việc lựa chọn đúng thiết kế và kỹ thuật gia công ảnh hưởng rất lớn đến sự thành công của chân giả.

3. Kiểu thiết kế ôm xương ngồi (ICS)

Ổ mỏm cụt được thiết kế theo hình dáng mỏm cụt, toàn bộ tải trọng của cơ thể được truyền qua bề mặt tiếp xúc giữa ổ và mỏm cụt, phần thành sau liên kết với thành trong ôm lấy xương ngồi để dẫn hướng và chống xoay.

Thiết kế này có nhiều ưu điểm so với các thiết kế khác về mức độ linh hoạt, thoải mái khi ngồ ổn định khi đứng và đặc biệt chống xoay với hiệu quả, tuy vậy đây là thiết kế khá phức tạp các kỹ thuật viên phải tuân thủ đầy đủ trình tự kỹ thuật mới đạt được kết quả mong muốn, và đây cũng chính là thiết kế mà Việt Đức dùng trong nhiều năm qua.

C. Một số mẫu chân giả trên gối tại Việt Đức

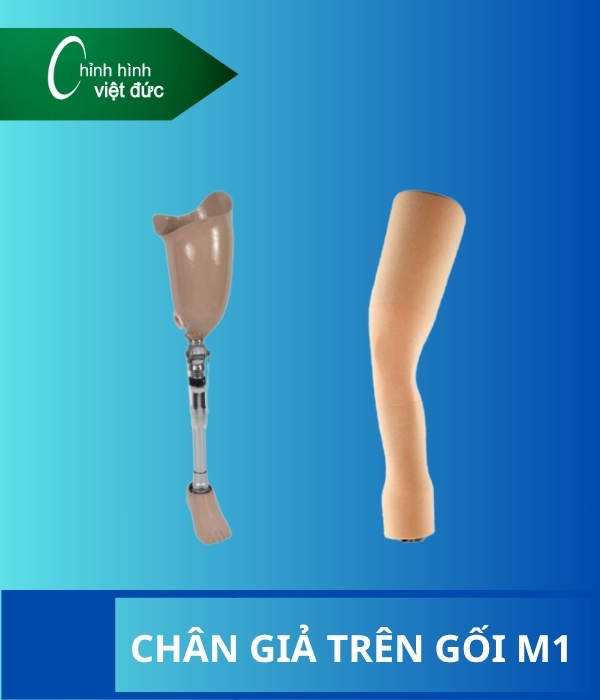

Mẫu Chân số 1.1

Treo bám bằng tiếp xúc toàn phần kết hợp với van hơi
Ổ mỏm cụt bằng nhựa tổng hợp
Khớp gối đơn trục có hệ thống trợ duỗi bằng lò xo ống
Ống nối cụm chỉnh hợp kim
Bàn chân có khớp đơn trục
Vỏ thẩm mỹ bao ngoài

Mẫu Chân số 1.2

Treo bám bằng tiếp xúc toàn phần kết hợp với van hơi
Ổ mỏm cụt bằng nhựa tổng hợp
Khớp gối đơn trục có hệ thống trợ duỗi bằng lò xo ống
Ống nối cụm chỉnh hợp kim
Bàn chân có khớp đơn trục
Vỏ thẩm mỹ bao ngoài

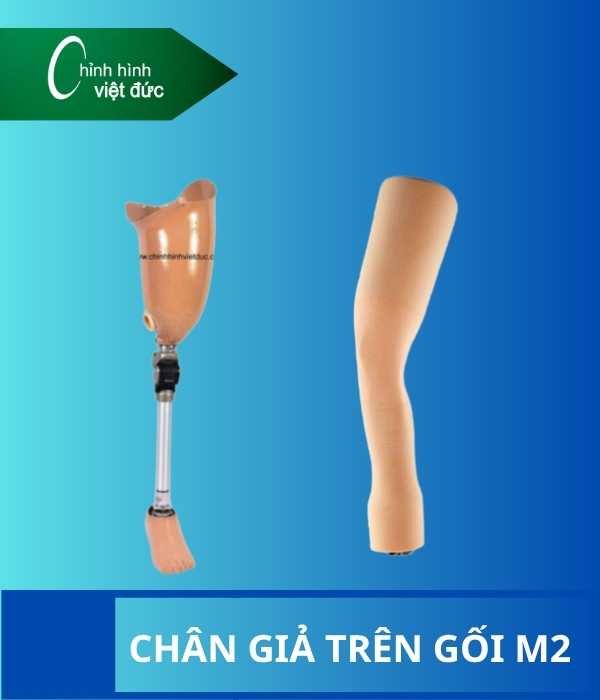

Mẫu số Chân 2

Treo bám bằng tiếp xúc toàn phần kết hợp với van hơi
Ổ mỏm cụt bằng nhựa tổng hợp
Khớp gối đa trục có hệ thống trợ duỗi bằng lò xo ống
Ống nối cụm chỉnh hợp kim
Bàn chân có khớp đơn trục
Vỏ thẩm mỹ bao ngoài

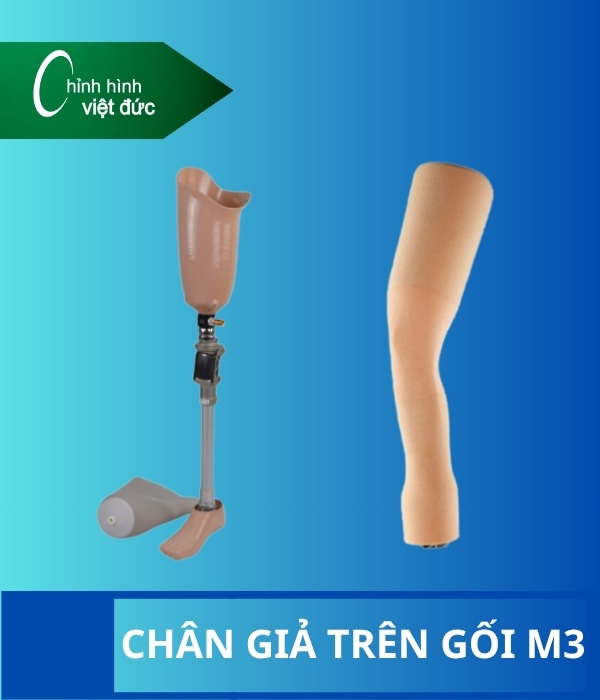

Mẫu Chân Số 3

Treo bám bằng bao silicon kết hợp với khóa chốt
Ổ mỏm cụt bằng nhựa tổng hợp
Khớp gối đa trục có hệ thống trợ duỗi bằng lò xo ống
Ống nối cụm chỉnh hợp kim
Bàn chân cacbon
Vỏ thẩm mỹ bao ngoài

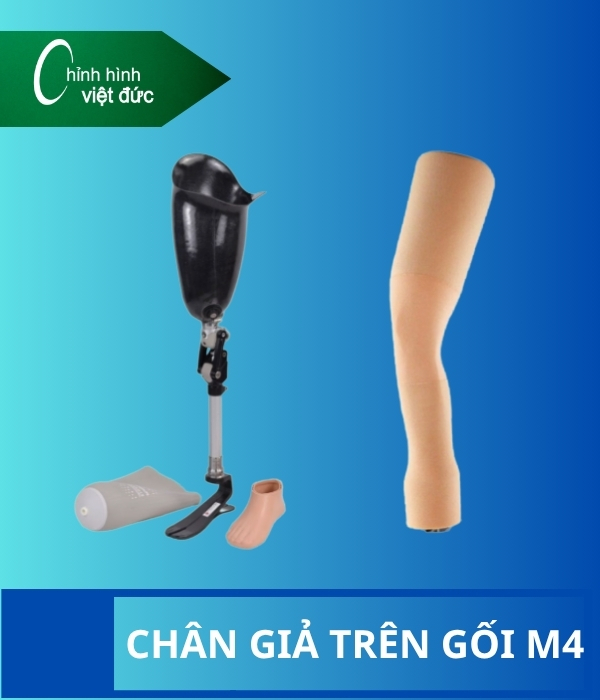

Mẫu Chân số 4

Treo bám bằng bao silicon kết hợp với khóa chốt (hoặc van hơi + túi rút)
Ổ mỏm cụt bằng nhựa tổng hợp
Khớp gối khí lực đa trục tích hợp chức năng trợ giúp gấp duỗi gối
Ống nối cụm chỉnh hợp kim nhôm
Bàn chân lõi các bon hỗ phù hợp cho vận động từ mức độ nhẹ đến vận động mạnh, tự điều chỉnh khi đi trên đường không bằng phẳng
Bàn chân cacbon
Vỏ thẩm mỹ bao ngoài

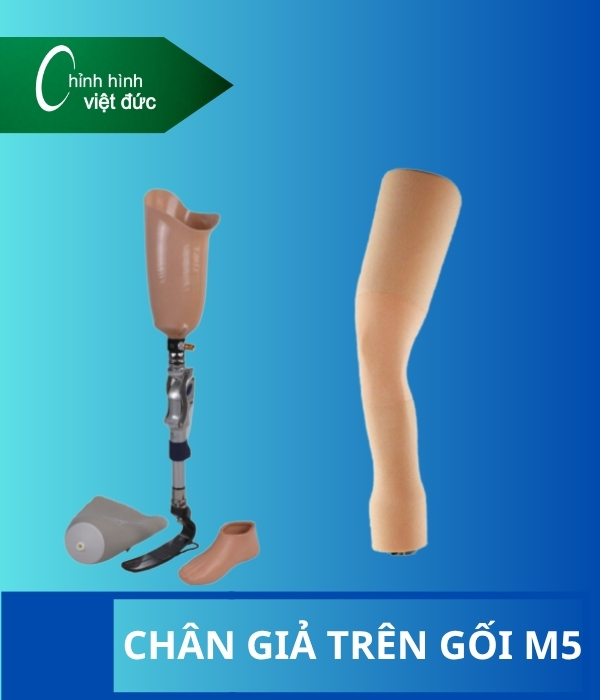

Mẫu chân số 5

Treo bám bằng bao silicon kết hợp với khóa chốt
Ổ mỏm cụt bằng nhựa tổng hợp
Cụm nối khớp xoay trong ngoài
Khớp gối đa trục, khóa tự động, trợ giúp gấp duỗi bằng lò xo, kết hợp đệm đàn hồi, tùy chỉnh tốc độ đi
Ống nối cụm chỉnh hợp kim nhôm
Bàn chân cacbon
Vỏ thẩm mỹ bao ngoài

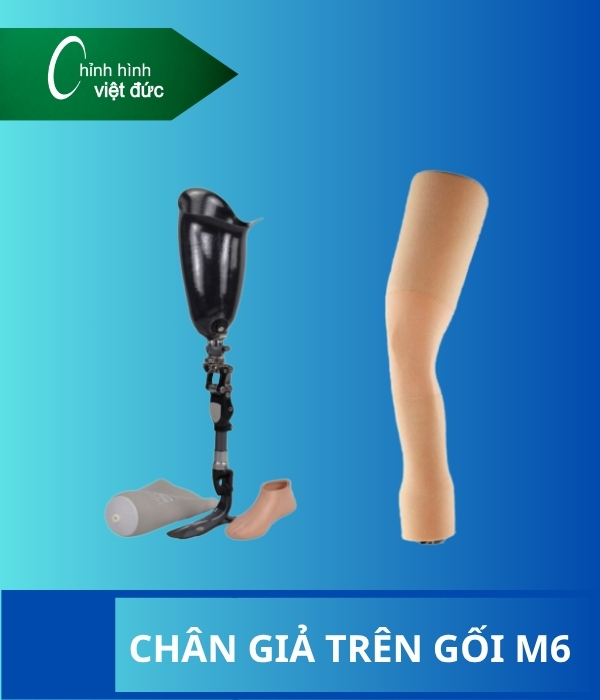

Mẫu số Chân 6

Treo bám bằng bao silicon kết hợp với khóa chốt
Ổ mỏm cụt bằng cacbon
Khớp gối thuỷ lực đơn trục tích hợp chức năng trợ giúp gấp duỗi gối, xuống dốc, xuống cầu thang, đi xe đạp và khóa thụ động, chơi thể thao, trợ giúp ngồi
Ống nối cụm chỉnh hợp kim nhôm
Bàn chân lõi các bon hỗ phù hợp cho vận động từ mức độ nhẹ đến vận động mạnh, tự điều chỉnh khi đi trên đường không bằng phẳng, hoặc chơi thể thao

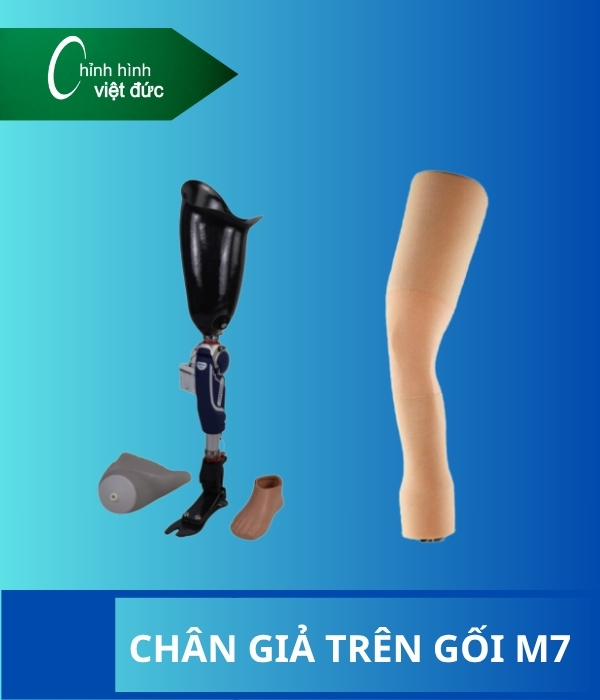

Mẫu số Chân 7

Chân giả trên gối gồm ổ mỏm cụt được thiết kế và treo bám bằng hệ thống silicon + khóa chốt
Khớp 3R60 là khớp gối đa trục thủy lực. Một hệ thống thủy lực thu nhỏ thông minh điều khiển dao động con lắc của khớp gối trong suốt thì lăng.
Việc gập và duỗi khớp gối được giảm nhẹ. Mỗi động tác được gập gối nhẹ một cách hài hòa này trong thì đứng được dựa trên mô hình tự nhiên.

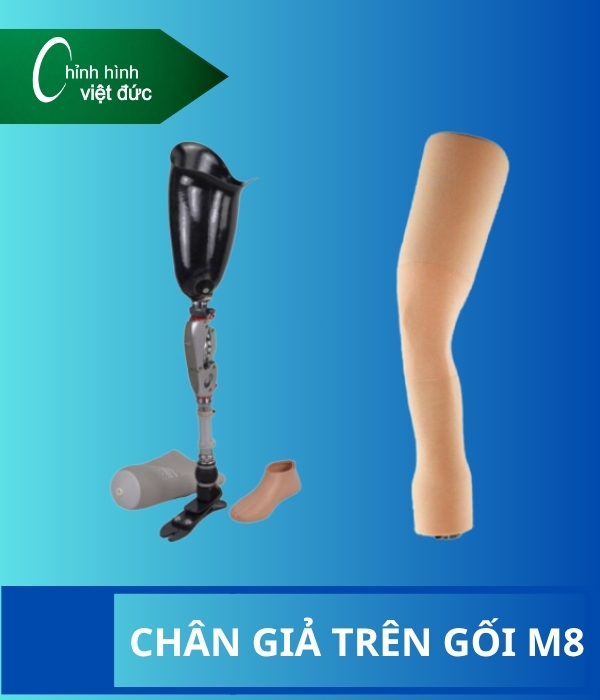

Mẫu số Chân 8

Ngăn ngừa té ngã.
Dáng đi uyển chuyển
Tự điều chỉnh chế độ đi lên, xuống dốc và cầu thang.
Khả năng thích ứng nhanh để tránh các vật cản.
Bàn chân cacbon cao cấp
Vỏ bọc thẩm mỹ

Chân giả điện sinh học được công nhận là một trong các loại chân có bộ vi xử lý hộ trợ dáng đi tự nhiên nhất, hệ thống này liên tục điều chỉnh điều này giúp người đi chân giả có thể di chuyển trong các môi trường vận động khác nhau, với loại chân này người sử dụng chân giả luôn có dáng cân bằng, chắc chắn và linh hoạt.

Ngoài các hệ thống cảm biến linh hoạt hệ thống này còn được tích hợp chương trình tự học cực kỳ thông minh, chỉ sau một thời gian ngắn hệ thống này sẽ liên kết các thói quen, chu kỳ bước đi của người đi chân giả để dần trở thành một phần cơ thể.
